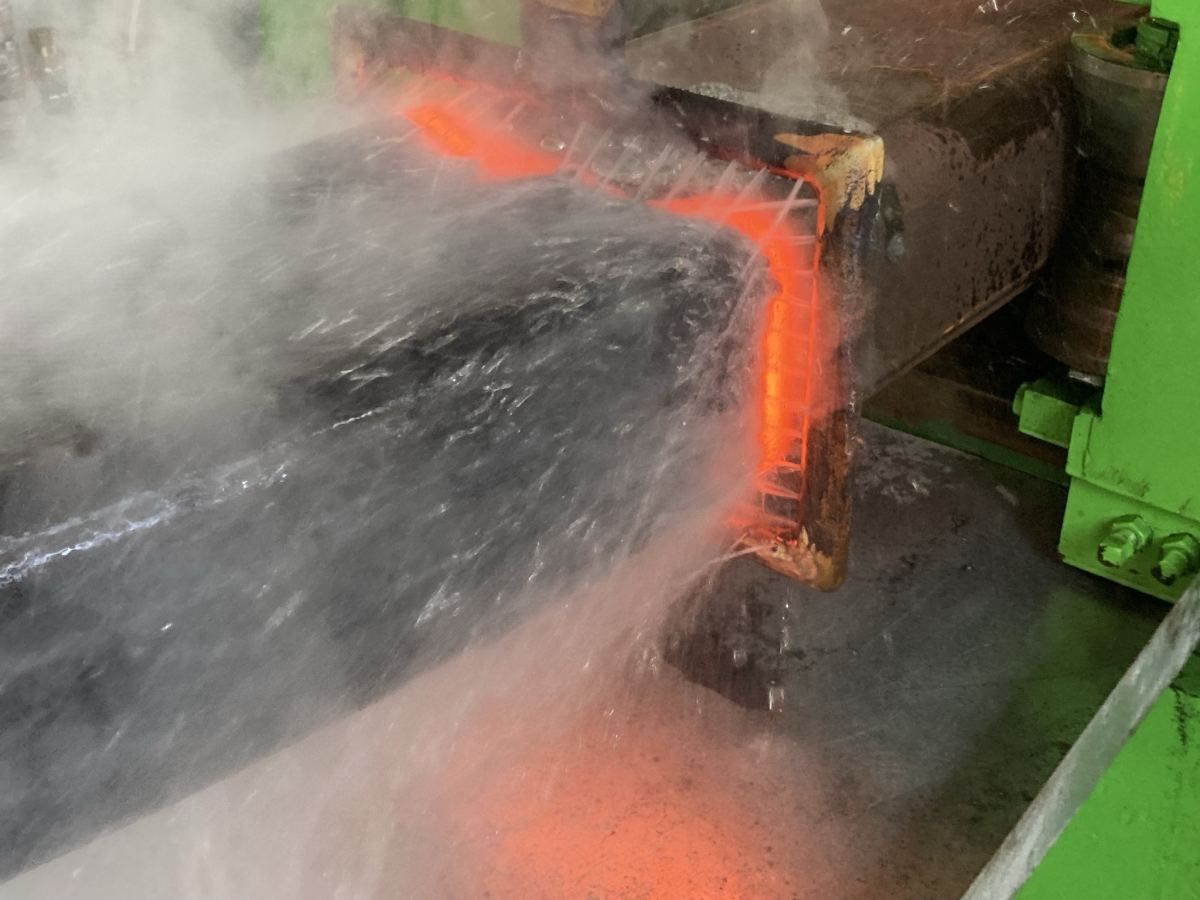

3D modell vs. 2D rajz csőalkatrésznél - Mikor elég az egyik, mikor kell mindkettő?

Aki viszont valaha adott már le gyártásra csőidomot, csőkönyököt vagy egyedi csőszakaszt (különösen ipari környezetbe), az tudja, hogy a félreértések többsége nem az anyagon vagy a hajlítási technológián múlik, hanem a dokumentáción. Egy hiányzó sugár, egy nem egyértelmű befogási pont, egy rosszul értelmezett referencia-sík, és máris borul a méretlánc – ami újragyártást, csúszást és plusz költséget jelenthet.

Itt jön a kérdés: elég-e egy 2D rajz, vagy inkább 3D modell kell? És mikor indokolt, hogy mindkettő rendelkezésre álljon? A válasz nem fekete-fehér: a legjobb megoldás az, ami a lehető legkevesebb kockázattal, a leggyorsabban és legátláthatóbban visz el a gyártható alkatrészig.

Mi a különbség valójában 2D és 3D között?

A 2D rajz alapvetően műszaki közlés: méreteket, tűréseket, anyagminőséget, felületet, hegesztést, jelöléseket közvetít. A 3D modell viszont geometriai igazság: térben megmutatja, hogyan néz ki az alkatrész, milyen a cső útvonala, milyen irányba állnak a végek, hol fut a tengely, és hogyan kapcsolódik egy nagyobb szerelvénybe.

Csőalkatrésznél ez különösen fontos, mert itt nem csak az a kérdés, hogy „mekkora”, hanem az is, hogy:

● milyen síkban hajlik,

● milyen a térbeli elforgatás (rotáció) az egyes hajlítások között,

● hol vannak a tangensek,

● és melyik vég az „A” és melyik a „B”.

A jó dokumentáció nem feltétlenül több oldal – hanem egyértelmű.

Mikor elég a 2D rajz?

Sok esetben a 2D bőven elég – főleg akkor, ha a csőalkatrész „egyértelműen értelmezhető” és nem hordoz nagy térbeli kockázatot.

1) Egyszerű csőszakaszok és 1 síkban hajló idomok

Ha a cső:

● egyenes, vagy

● legfeljebb 1–2 hajlítása van, és

● minden hajlítás egy síkban történik,

akkor egy jól elkészített 2D rajz (hajlítási sugárral, szögekkel, befogási hosszal) a legtöbb esetben elegendő. Itt a legfontosabb, hogy a rajz:

● jelölje a középsík sugarat (CLR),

● tartalmazza a tangens-távolságokat,

● és egyértelműen mutassa a végek orientációját.

2) Standard könyökök, ismert geometria mellett

Ha a felhasználás standard (például tipikus könyök szög, ismert csatlakozási méret), sokszor a 2D a leggyorsabb és legpraktikusabb. Ilyenkor a gyártó is rutinszerűen tud ellenőrizni, és kisebb az értelmezési hibák esélye – feltéve, hogy a tűrések és a hivatkozások rendben vannak.

3) Amikor a tűrések és a követelmények a lényeg

Vannak projektek, ahol nem a geometria bonyolult, hanem a követelményrendszer: falvastagság-limitek, oválisság, felületkezelés, anyagtanúsítvány, vizsgálatok. Ezt a 3D modell önmagában nem tudja átadni – a 2D rajz viszont igen.

Ökölszabály: ha a cső útvonala egyszerű és a kockázat kicsi, de a minőségkövetelmény fontos, a 2D rajz a fő hordozó.

Mikor elég a 3D modell?

Ez elsőre meglepő lehet, de bizonyos helyzetekben a 3D önmagában is elég lehet – főleg akkor, ha a projekt a digitális gyártási láncra épül, és a lényeg a pontos térbeli forma.

1) Bonyolult térbeli csővezetésnél (több sík, rotációk)

Ha a csőalkatrész:

● több hajlítást tartalmaz,

● különböző síkokban fut,

● és a hajlítások között jelentős elforgatások vannak,

akkor a 3D modell gyakran a legegyértelműbb. Egy 2D rajzon ezt ugyan le lehet írni, de könnyű félreérteni, főleg, ha nincs pontosan megadva a referencia-rendszer.

2) Ütközés- és beépíthetőség ellenőrzésnél

Sokszor a csőalkatrész nem önmagában kritikus, hanem azért, mert:

● szűk helyen fut,

● gépburkolatok mellett megy el,

● vagy szerelhetőségi korlátok vannak.

Ilyenkor a 3D modellben gyorsan ellenőrizhető, hogy összeér-e más alkatrésszel, mennyire kell „szerviz-ablak”, és befér-e a helyére. A 2D erre sokkal kevésbé alkalmas.

3) Ha a gyártó közvetlenül a 3D-ből programoz

Modern csőhajlítási környezetben sok folyamat épülhet a 3D-ből kinyert adatokra (hajlítások, szögek, hosszok). Ha a gyártó oldalán adott a rendszer és a modell megfelelően van felépítve (helyes tengely, helyes koordináta-rendszer), akkor a 3D egy erős „single source of truth” lehet.

Fontos megjegyzés: a 3D önmagában ritkán tartalmaz anyagminőséget, tűrést, ellenőrzési pontokat – ezért ipari környezetben a „csak 3D” általában akkor működik jól, ha ezeket külön specifikáció vagy műszaki leírás kíséri.

Mikor kell mindkettő (3D + 2D)?

A legtöbb nagy igénybevételű ipari projektnél ez a legbiztonságosabb válasz. Nem azért, mert „több papír jobb”, hanem mert a 3D és a 2D más típusú kockázatot fed le.

1) Kritikus alkatrészeknél, ahol a geometria és a tűrés is számít

Csőhajlításnál a geometria nem csak a névleges méret: számít az oválisság, falvékonyodás, a hajlítási sugár betarthatósága, a végek merőlegessége, és a tengelypontosság. A 3D megmutatja az alakot, de a 2D teszi szerződés-szintűvé a követelményt:
mi a megengedett eltérés, hol mérjük, hogyan fogadjuk el.

2) Több gyártási lépésnél (hajlítás + hegesztés + megmunkálás)

Amint a csőalkatrész nem csak hajlított cső, hanem:

● hegesztett karimát kap,

● furatok, csonkok, csatlakozók kerülnek rá,

● vagy később megmunkálják,

a 2D rajz nélkül könnyen elveszik a gyártási információ. A 3D ilyenkor a térbeli forma miatt kell, a 2D pedig a gyártási utasítás és ellenőrzési rend miatt.

3) Ha több szereplő dolgozik ugyanazon az alkatrészen

Tervező, gyártó, szerelő, minőségellenőr – mind mást néz.

● A szerelő és a tervező sokszor a 3D-ben látja gyorsabban az igazságot.

● A gyártó és minőségellenőr a 2D-ből dolgozik, mert ott vannak a tűrések, jelölések, vizsgálatok.

A két formátum együtt csökkenti annak esélyét, hogy valaki „jól értelmez” valamit, ami valójában rossz.

4) Ha fontos a visszakövethetőség és a vitamentes átvétel

Linképítés szempontjából nem a jogi rész a lényeg, de ipari valóságban ez kritikus: vita esetén a 2D rajz a „szerződés”. A 3D modell sokszor segédletnek számít, hacsak nincs kifejezetten MBD (Model Based Definition) megállapodás. Ezért biztonságos megoldás: 3D a forma miatt, 2D a követelmények miatt.

Mit tartalmazzon a jó 2D rajz csőalkatrésznél?

Nem kell mindent listába rakni, de van pár pont, amitől a rajz igazán „gyártható” lesz:

● Egyértelmű A–B vég jelölés (és ha kell: „top/bottom” orientáció).

● Hajlítási adatok: szög, sugár (CLR), tangensek, vagy a hajlítási pontok helye.

● Referencia-rendszer: mihez képest mérünk hosszakat, hol a nullapont.

● Anyagminőség és cső típus (varrat nélküli / hegesztett, ha releváns).

● Megengedett oválisság és falvékonyodás (kritikus rendszereknél).

● Vizsgálati és átvételi pontok: mit kell mérni, milyen módszerrel.

Ezek nem „papírmunka” – ezek a gyártási félreértések elleni biztosítékok.

Mitől lesz jó a 3D modell csőalkatrésznél?

A csőmodellek gyakori hibája, hogy „ránézésre jó”, de gyártásra nem elég pontos. A stabil modell általában:

● valódi középvonalas (centerline) logikára épül,

● helyes hajlítási sugarakat használ, nem „szemre” rárajzolt íveket,

● egyértelműen tartalmazza a végek orientációját (forgatások),

● és olyan formátumban érkezik, amit a gyártás biztosan tud kezelni (STEP stb.).

Ha a 3D-nek nincs egyértelmű referenciája, a „melyik oldal felül?” típusú kérdések azonnal előjönnek.

Gyors döntési logika a mindennapokra

Képzeld el így:

● Ha egyszerű a forma, de fontosak a követelmények → 2D.

● Ha bonyolult a térbeli forma, beépítési kockázat van → 3D.

● Ha bonyolult is, és kritikus is (ipari terhelés, minőség, átvétel) → 3D + 2D.

Ez a három mondat lefedi a legtöbb valós projektet.

Zárás: kevesebb félreértés = gyorsabb gyártás

A csőalkatrészeknél a legdrágább hiba nem a „rossz hajlítási sugár” önmagában, hanem az, amikor a dokumentáció nem zárja ki a félreértést. A 2D rajz és a 3D modell nem egymás ellenfelei: inkább két különböző nyelv ugyanarról a tárgyról. Az egyik a követelmények nyelve, a másik a térbeli forma nyelve.

Ha a cél egy ipari, nagy igénybevételű rendszerhez megbízható csőalkatrész, akkor a legjobb kérdés nem az, hogy „melyik kell”, hanem az, hogy: melyik csökkenti a hibakockázatot a te esetedben a legjobban. Sokszor az lesz a nyerő, ha a 3D megmutatja, a 2D pedig kimondja – és így a gyártás pontosan azt készíti el, amire valóban szükség van.
